Čeku vārsta uzstādīšanas apsvērumi, lai maksimāli izmantotu

Procesa veiktspēja

Atbalstīšanas vārsti ir kritiski svarīgi novērst atpakaļ plūsmu. Tie aizsargā sūkņus un kompresorus procesa sistēmā un neļauj slapjām akām plūdu. Pareiza vārsta izvēle un uzstādīšana novērsīs priekšlaicīgu vārsta nodilumu un neplānotu izslēgšanu. Veiksmīgas vārsta veiktspējas atslēgas ir vārsta izvēle, lielums, cauruļvada uzstādīšana un īpašumtiesību izmaksas. Laiks, kas pavadīts, novērtējot šos galvenos apsvērumus, maksimāli palielinās čeku vārsta darbības rādītājus.

Novērtēšana pirms vārsta atlases

Sūknēšanas sistēmas dizains jānovērtē pirms pretvārsta izvēles. Pirmkārt, apsveriet, vai sūkņu sistēmas dizainam ir iespējamas pārsprieguma problēmas. Ja uzplaukuma problēmas rada bažas, vārstu ražotājam jāveic pārsprieguma izmeklēšana. Pārsprieguma izmeklēšana var noteikt, vai sūkņa vadības vārsts ir labāk piemērots lietojumprogrammai nekā pretvārsts.

Galvenie čeku vārstu apsvērumi

Vārsta stils:Atbilstošā stila čeka vārsta izvēle sākas ar procesa multivides izpratni. Multivides veids - neatkarīgi no tā, vai tas ir tīrs, abrazīvs, kodīgs vai virca - nosaka, kāds ir čeku vārsta stils. Tīram servisam pārbaudiet vārstu stilus, piemēram, slīpi disku, dubultās durvis un klusie, visbiežāk ir zema galvas zuduma, lielas caurules vai ātras slēgšanas prasības. Lai arī gumijas atloku un šūpoles vārstus var izmantot tīrā servisā, tos parasti izmanto notekūdeņu apkalpošanā. Šie vārsti ir piemērotāki abrazīvai/kodīgai/netīrai lietojumprogrammai un ātrai plūsmas maiņai. Šūpošanās pretvārstus parasti izmanto sūkņa izplūdes lietojumprogrammām, pateicoties vadības iespējām, kurām ir atšķirīgi uz priekšu un apgriezti plūsmas apstākļi.

Vārsta izmērs:Pareizs vārsta izmērs ir svarīgs vārsta veiktspējai, un tas var būt vai nav tāds pats kā cauruļvada lielums. Lai iegūtu labāko vārsta veiktspēju, ir nepieciešami izmēru aprēķini minimāliem, normāliem un maksimāliem plūsmas apstākļiem, lai optimizētu vārsta kalpošanas laiku un samazinātu vārsta apkopi. Amerikas Ūdens darbu asociācijas standarts (AWWA C508) šūpoles vārstiem teikts: "Vārstu var pakļaut pārmērīgam nodilumam, ja nav pietiekamas plūsmas, lai atvērtu vārstu."

Gumijas atloka vārsti parasti tiek izmērīti, lai tie būtu pilnībā aizvērti vai pilnībā atvērti ar pietiekamu plūsmu. Un otrādi, pilnu ūdensceļu šūpoles vārsti parasti nav izmērīti, bet tie ir izmēri ar zemāko pieņemamo galvas zudumu uz dizainu. Ja vārsts ir pārāk liels un parasti darbojas gandrīz slēgts, diska savienojumu var valkāt. Priekšlaicīgs nodilums var rasties diska savienojumā, izmantojot vibrāciju, svārstības un spēku, līdz metāla savienojums ir nolaists prom un vairs neļauj diskam pareizi sēdēt vārsta korpusā.

1. gadījuma izpēte

Vienā instalācijā šūpošanās pretvārsts bija pārāk liels, jo viņi plānoja turpmāko izaugsmi. Zems vārsta plūsmas ātrums izraisīja vārstu tikai 17 grādus. Tuvuma disks tika pakļauts liela ātruma ūdens plūsmai netālu no diska augšdaļas un zema ātruma virpuļojoša ūdens diska apakšā. Nesabalansētie dinamiskie spēki diskā izraisīja diska vilšanos un valkāja savienojošās detaļas. Tapu un savienojumus nolietoja lejā, un centra caurums diskā tika nolietots, neļaujot diskam pareizi aizvērt. Laika gaitā disks kļuva vaļīgs un neizdevās slēgt.

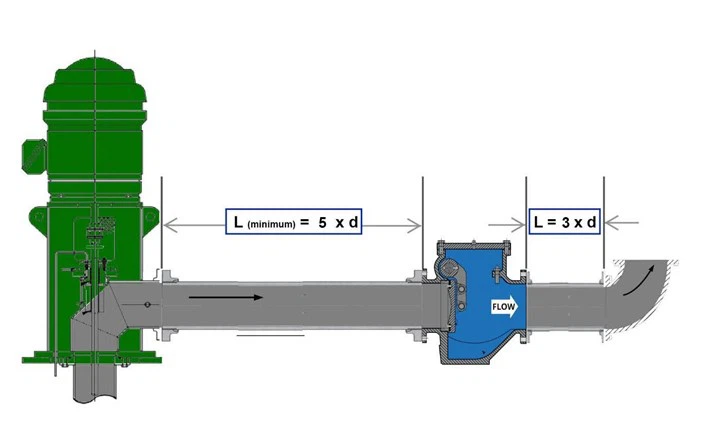

Vārsta uzstādīšana:Vārsta uzstādīšana cauruļvadā ir kritisks apsvērums pret vārsta panākumiem. Vārstu un veidgabalu nozares ražotāju standartizācijas biedrības (MSS SP {- 92) ieteikums ir uzstādīt čeku vārstu vismaz 10 cauruļu diametru taisnas caurules diametrā pakārtotajā pusē no tees, veidgabaliem, palielinātājiem vai sūkņiem un pieciem cauruļu diametriem no elkoņiem, lai nodrošinātu lamināru plūsmu ar minimālu turbulenci, lai samazinātu disku kustību. Tomēr daudzās telpās ar mazāku pēdu nospiedumu ir sasnieguši pieņemamu veiktspēju sistēmās ar čeku vārstu, kas uzstādīts piecu cauruļu diametra garumā taisnas caurules garumā no tees pakārtotās puses, armatūras, palielinātājiem vai sūkņiem un trīs cauruļu diametru garuma no elkoņiem, kā parādīts zemāk redzamajā ilustrācijā. Konsultējieties ar vārstu ražotāju, lai iegūtu dizaina cauruļu attālumus, kas ir mazāki par MSS ieteikumu.

Lai gan MSS SP-92 iesaka 10 cauruļu diametra garumu pret vārstu uzstādīšanu lejup pa straumi no sūkņiem, daudzas iespējas sasniedz pieņemamu veiktspēju ar piecu cauruļu diametra garumu no sūkņiem, pēc tam, kad tika pārbaudīta vārsta ražotājs.

Dizaina mērķis:Dizaina plānošanas mērķis ir samazināt objekta pēdas samazināšanu, neapdraudot aprīkojuma veiktspēju. Iekārtas ilgs ilgāk zem lamināras plūsmas un bez pēkšņas plūsmas ātruma izmaiņām. Pēkšņas plūsmas ātruma izmaiņas notiek pēkšņas sūkņa izslēgšanas laikā, kad plūsma mainās un tiek apturēta, aizverot pretvārstu. Šī pēkšņā šķidruma plūsmas vai plūsmas ātruma maiņa uzreiz samazina spiedienu zem tvaika spiediena un var izraisīt īslaicīgu kolonnu atdalīšanu. Kolonnas atdalīšanas radītais vakuums var būt vardarbīgi abas kolonnas. Kad kolonnas atkal pievienojas, tas rada augsta spiediena triecienviļni, kas pazīstams arī kā ūdens āmurs. Ūdens āmurs rada skaļu pukstošu skaņu, kas ir graujoša, un pavadošais spiediena pārspriegums varētu būt destruktīvs, ja to neārstē.

AWWA C508 norāda: "Ūdens āmura, hidrauliskās pulsācijas un pārmērīga darbības trokšņa apstākļi ir sistēmas dizaina, nevis vārsta dizaina rezultāti, un tie ir ārpus šī standarta darbības jomas un prasa īpašus projektēšanas un konstrukcijas apsvērumus."

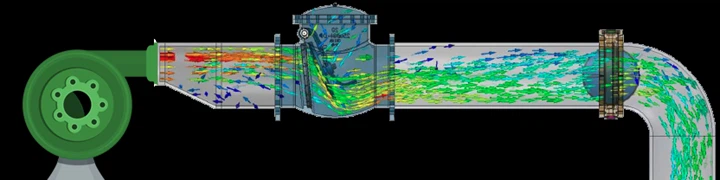

Plūsmas īpašības:Zemāk parādīts skaitļošanas šķidruma dinamikas (CFD) analīze pret vārstu, kas atrodas netālu no pieauguma. Eddi, kas veidojas pieauguma apakšā un izveidoja turbulentu plūsmu caur pretvārstu. Pārvietojot pretvārstu prom no pieauguma, tika noņemti virpuļi un izveidoja vairāk lamināras plūsmas caur čeku vārstu, kā parādīts otrajā CFD attēlā.

Nesabalansēti dinamiskie spēki pret vārstu disku izraisīja disku vilšanos un nodilumu.

Pārvietojot pretvārstu tālāk no pieauguma, samazināja turbulenci un ļāva plūsmai kļūt vairāk laminārai.

Pieaugums:Vēl viens veids, kā nodrošināt lielāku lamināro plūsmu, ir ierobežot pieauguma lielumu starp sūkni un pretvārstu, tāpēc tas nav lielāks par diviem cauruļu izmēriem. Piemēram, ja sūkņa izlāde ir 12 collas. Būtu pieņemami izmantot palielinājumu līdz 14 vai 16 collām. Pārbaudiet vārsta izmēru, bet jebkurš lielāks būtu pārāk ekstrēms.

2. gadījuma izpēte:

Citā instalācijā, ņemot vērā objekta ārkārtīgi kompakto pēdas nospiedumu, pretvārsts tika uzstādīts tūlīt pēc sūkņa un palielināts ar nelielu cauruļu garuma attālumu starp pretvārstu un sūkni. Augsta ātruma sūkņa novadīšana fokusēja ūdens strūklu tieši pie vārsta diska un tapu savienojumiem, priekšlaicīgi nolietojot vārsta komponentus un izraisot nepareizu diska sēdvietu.

Īpašumtiesību izmaksas:Izvēloties pareizo pretvārstu, ir svarīgi apsvērt īpašumtiesību izmaksas. Īpašumtiesību izmaksas ietver sākotnējās izmaksas, darbības izmaksas un uzturēšanas izmaksas. Lēts pretvārsts var maksāt mazāk par startup, bet ilgtermiņā var maksāt vairāk ar neplānotu apkopi un dīkstāvi nekā vārsts, kas ir labāk piemērots pieteikumam. Piemērotāks vārsts darbosies labāk, prasīs mazāku apkopi un nodrošinās sistēmas ilgmūžību.

Pieredze uz lauku

Jautājumi:Neizdošanās vārstus bieži izraisa pārāk tuvu sūkņiem un palielinātājiem. Turklāt ir tendence dizaina plānošanā, lai nākotnē paplašinātu izlādes caurules, kurām pēc tam nepieciešami ekstrēmie reduktori, lai tie būtu piemēroti sūkņa lielumam. Abas šīs problēmas rada turbulentu plūsmu, kas var nēsāt diska un tapu savienojumus un izraisīt priekšlaicīgu pretvārsta kļūmi.

Sūkņa stacijas dizains ar klusu čeka vārstu uzstādīts piecu cauruļu diametra garums no sūkņa izlādes.

Risinājumi:Ideālā gadījumā projekta posmā jāaprēķina caurules attālums starp sūkni un pretvārstu. Esošajām iekārtām viens risinājums ir pārvietot pretvārstu tālāk no sūkņa, lai sasniegtu laminārāku plūsmu, vēlams piecu cauruļu diametru. Ja ir kosmosa ierobežojumi un vārsta pārvietošana nav iespēja, apsveriet citu pretvārsta stilu. Cits risinājums ir pārbaudīt, vai pretvārsts ir pareizi izmērīts procesa apstākļos un, ja iespējams, izvairieties no ekstrēmu palielinātāju izmantošanas.

Veiksmīgas vārsta veiktspējas atslēgas:Čeku vārsta loma ir novērst aizmugures plūsmu sabojāt sūkņus procesu sistēmā. Pārbaudes vārstiem ir būtiska loma objekta veiksmīgā darbībā. Izstrādājot sūknēšanas sistēmu, ir izdevīgi pieprasīt vārsta ražotāja pārsprieguma izmeklēšanu, lai noteiktu, vai procesa apstākļiem ir nepieciešams pretvārsts vai sūkņa vadības vārsts. Ja ir nepieciešams pretvārsts, pirms vārsta norādīšanas jāņem vērā vārsta izvēle, lielums, uzstādīšana un īpašumtiesību izmaksas. Šie galvenie apsvērumi pagarinās pretvārsta kalpošanas laiku, nodrošinās pareizu procesa aprīkojuma aizsardzību un novērsīs neplānotu izslēgšanu.
